3Dモデリングソフト使ってみた

2021/08/04

竹内建設のスタッフ 佐藤 武義
著者
佐藤 武義

こんにちは。

新築事業部おぢさんのほうの佐藤です。

今回は、ほぼ業界向けの内容になってしまいますが

ご勘弁下さい。W

私たちは普段2次元CADを主に使っていますが

今回3Dモデリングソフトを扱える工事課髙井に3Dで

施工図を作ってもらいました。

なぜに3D?...

いや、ちょっと、ぐるぐる回してみたかったんです。

今回はS造。

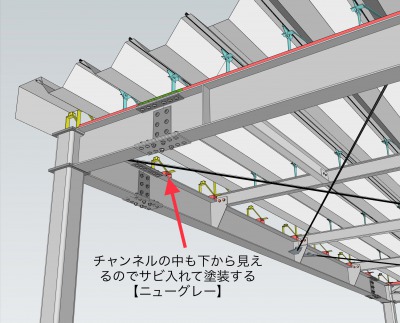

鉄工所、板金施工業者さんと通常の2次元CADで書いた図面

の他にこの3Dモデリングソフトで作成した

モデルデータをipadに入れて打合せで使ってみたところ

ほぼ3Dの画像を見ながらの打ち合わせになりました。

「ケラバを留めるにはフランジにビス打ちたくないから

各パイプ溶接しようか」

「妻フレームはダイアの外ツラでいい?」

「ここ、拡大してみせて」

「この裏はどうなってるの?」

おぉ~、便利とゆうかわかりやすい!

いつの間にか、みなさん初めてのソフトにも関わらず

自分たちでぐるぐる回していました。

直感的に操作できるのも良いですね。

そして詳細打合せが進み別レイヤーに入れていた

ラフター、仮設資材等を表示し

作業計画の打ち合わせもスムーズ出来ました。

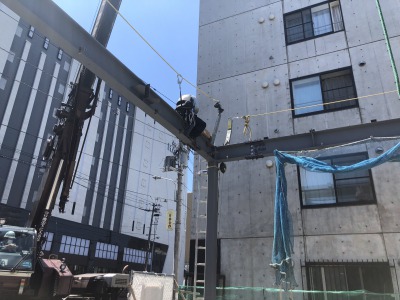

いよいよ建方です。


無事に建方もおわり...

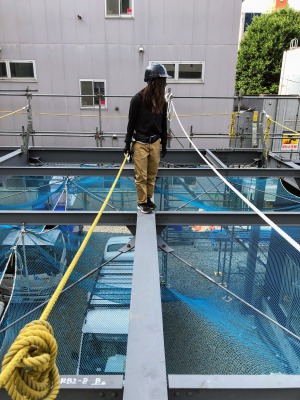

渡り初めです。


橋じゃないっつーの。W

それにしても髙井は高いところも

全くビビらない。

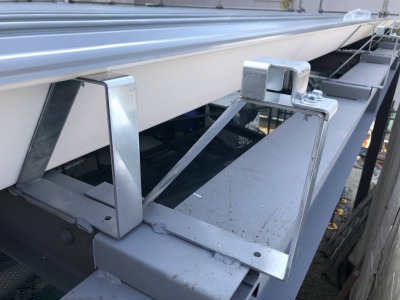

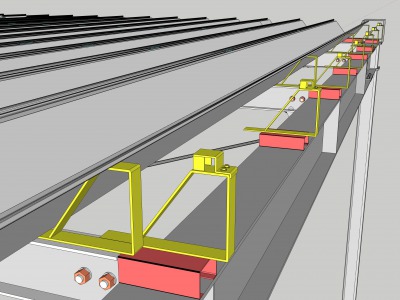

そして3Dモデルと実物はとゆうと



完璧ですね。

(図面をもとに製作しているから当たり前かw)


今回、ボルトも一から作図したとの事で大変だったようですが



この後の作業前打合せでもこの3Dモデルは活躍しました。
